Laser Grabb UV: como organizar gabaritos e ganhar produtividade
Quem pesquisa o Laser Grabb UV costuma olhar primeiro para a aplicação desejada. Porém, a produtividade também depende do que acontece antes e depois da gravação: pegar a peça, posicionar, conferir, retirar e encaminhar. Por isso, um gabarito bem planejado pode simplificar essas etapas, desde que seja compatível com o equipamento e com o produto.
Neste guia, você verá como organizar dispositivos de posicionamento e uma bancada de trabalho. O foco, portanto, é reduzir movimentos desnecessários e tornar a rotina mais previsível. Como não há especificações técnicas disponíveis neste conteúdo, dimensões, recursos e compatibilidades devem ser confirmados com a Teknova.
O que é um gabarito para gravação a laser UV?
Gabarito é um dispositivo que ajuda a colocar a peça sempre em uma posição definida. Ele pode usar, por exemplo, apoios, referências laterais ou alojamentos, conforme a geometria do produto. Sua função, portanto, é facilitar o posicionamento, sem encobrir a região que será gravada.
Na gravação a laser UV, apoiar corretamente o objeto também ajuda a manter sua superfície na condição de trabalho estabelecida durante a preparação. Entretanto, o gabarito não corrige sozinho diferenças de altura, deformações ou variações dimensionais. Por isso, esses fatores precisam entrar no projeto e no procedimento operacional.
Por exemplo, uma peça com formato assimétrico pode receber uma referência que impeça sua colocação invertida. Já um item com acabamento delicado exige contato que não provoque riscos. Portanto, não basta fazer um encaixe: é necessário entender como o produto será manuseado.
Laser Grabb UV: comece pelo fluxo, não pelo acessório
Antes de encomendar um gabarito, acompanhe uma sequência completa de trabalho. Observe também onde o operador procura materiais, repete conferências ou precisa soltar a peça para ajustar sua posição. Assim, esses movimentos revelam oportunidades que nem sempre exigem um dispositivo complexo.
Como referência complementar, o National Institute of Standards and Technology (NIST), por meio do programa MEP, apresenta princípios de produção enxuta e melhoria de processos voltados à redução de desperdícios e à eficiência operacional. Essa abordagem ajuda a orientar a análise do fluxo, sem estabelecer resultados específicos para o Laser Grabb UV.
Por exemplo, uma forma prática é dividir o processo em etapas:
- Receber e identificar a ordem de produção.
- Separar as peças e verificar suas condições.
- Preparar a estação conforme as orientações do fabricante.
- Posicionar e conferir o produto.
- Executar a gravação.
- Retirar, inspecionar e encaminhar o item.
Cronometre cada etapa separadamente. Se o posicionamento consumir grande parte do ciclo, o gabarito merece prioridade. Por outro lado, se a maior espera estiver na embalagem, melhorar apenas a fixação pode não aumentar a saída de produtos acabados.
Para visualizar essas etapas e suas esperas, a Agência de Proteção Ambiental dos Estados Unidos (EPA) apresenta o mapeamento do fluxo de valor, método que ajuda a identificar atividades e desperdícios ao longo do processo. Essa referência complementa a análise do ciclo completo, sem prever ganhos para um equipamento específico.
Além disso, converse com quem executa o trabalho. Pequenas dificuldades, como embalagens difíceis de abrir ou bandejas distantes, também costumam aparecer nessa conversa. Por isso, a solução deve atender à rotina real, e não apenas parecer organizada no desenho.
Como definir as referências de posicionamento
Escolha uma referência física consistente
A referência deve ser uma característica identificável da peça, como uma face plana ou uma borda estável. Portanto, evite depender apenas de alinhamento visual quando houver necessidade de posicionamento repetitivo. Quanto mais subjetiva for a referência, maior será a dependência da interpretação do operador.
Também verifique se essa característica permanece consistente entre unidades. Uma borda flexível ou com rebarbas pode tornar o encaixe instável. Nesse caso, vale procurar outro ponto de apoio ou rever a preparação do produto.
Apoie sem deformar
A fixação deve impedir deslocamentos sem danificar o item. Pressão excessiva pode, por exemplo, marcar superfícies, deformar peças finas ou alterar a posição da área de gravação. Portanto, força de aperto e pontos de contato precisam ser avaliados no uso real.
O material do gabarito também exige análise. Não escolha um material apenas porque é barato ou fácil de fabricar. Sua adequação à exposição possível ao laser, à limpeza e ao ambiente operacional deve ser confirmada com a equipe técnica responsável.
Facilite a colocação correta
Sempre que possível, desenhe o alojamento para aceitar somente a orientação desejada. Identificações visuais ajudam, mas não substituem uma referência física bem resolvida. Além disso, reserve espaço para os dedos retirarem a peça sem tocar em regiões sensíveis.
Por exemplo, um bom teste é pedir que outro operador utilize o dispositivo seguindo uma instrução curta. Se surgirem dúvidas frequentes, o projeto ainda pode ser simplificado. O objetivo, portanto, é reduzir decisões repetitivas durante a operação.
Qual solução faz sentido para cada rotina?
A escolha depende, portanto, da diversidade de produtos, da frequência dos pedidos e do tempo de preparação. A tabela abaixo apresenta possibilidades de organização, não acessórios confirmados para a máquina.
| Rotina de trabalho | Solução a avaliar | Principal benefício esperado | Ponto de atenção |
|---|---|---|---|
| Muitas peças com a mesma geometria | Gabarito dedicado | Posicionamento mais direto | Dependência das dimensões do produto |
| Produtos semelhantes, com pequenas variações | Base com insertos intercambiáveis | Reaproveitamento da estrutura | Identificação e travamento dos insertos |
| Pedidos variados e pequenos | Apoios ajustáveis com referências documentadas | Flexibilidade na preparação | Tempo necessário para cada ajuste |
| Itens com risco de montagem invertida | Alojamento com orientação única | Menor chance de erro de colocação | Variações de formato entre fornecedores |
| Superfícies sensíveis a riscos | Apoios de contato tecnicamente avaliados | Proteção durante o manuseio | Desgaste, resíduos e limpeza |

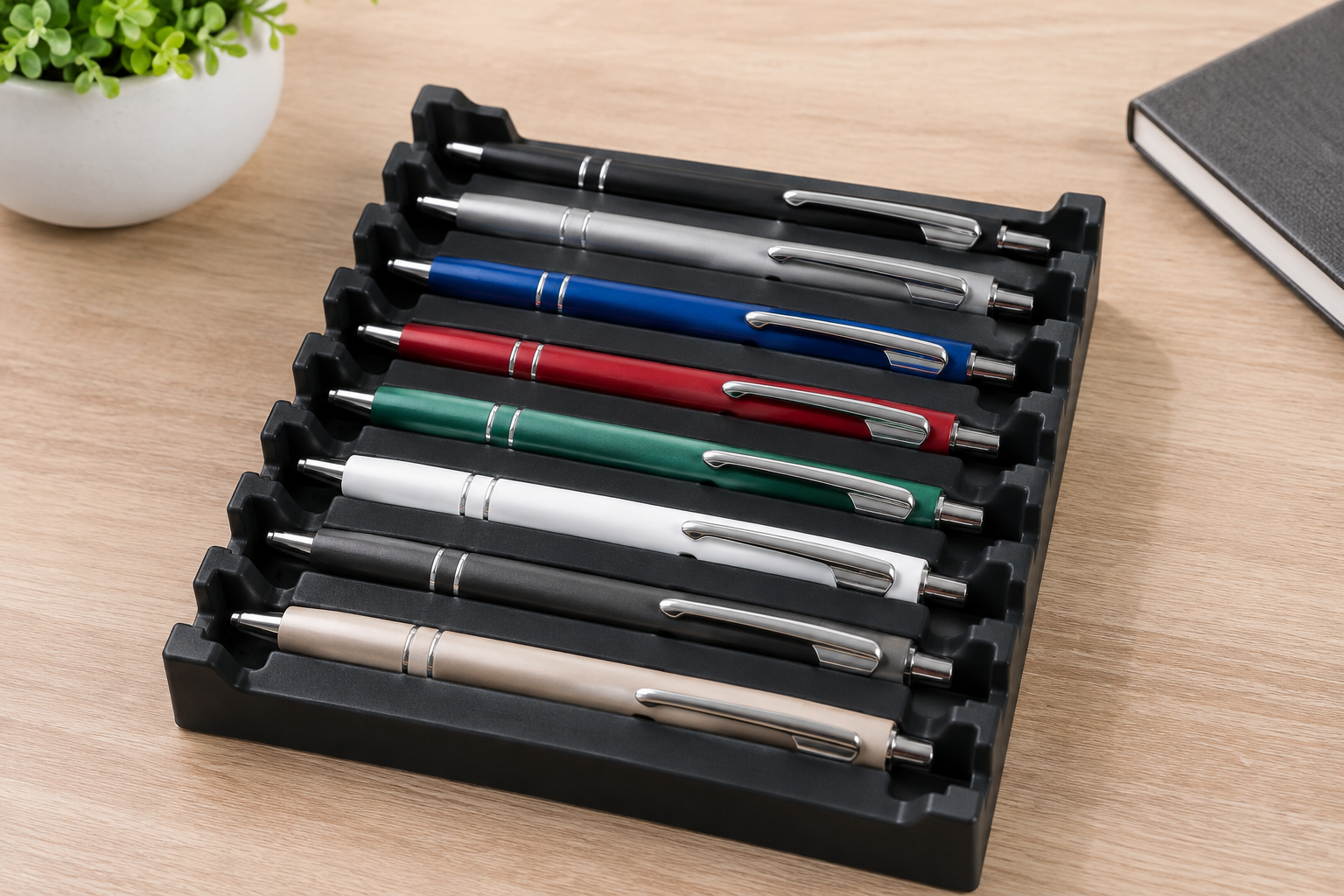

No entanto, um gabarito com vários alojamentos pode parecer mais produtivo, mas precisa de validação. Campo de trabalho, acesso, altura das peças e estratégia de operação podem limitar essa alternativa. Por isso, não presuma que múltiplos itens possam ser processados sem ajustes ou verificações adicionais.
Gabarito dedicado vs. apoios ajustáveis: quais as vantagens e desvantagens?
O gabarito dedicado favorece o posicionamento direto em pedidos recorrentes com a mesma geometria; em contrapartida, depende das dimensões do produto e oferece menos flexibilidade para itens diferentes. Já os apoios ajustáveis permitem atender pedidos variados, mas exigem tempo de ajuste e documentação das referências a cada preparação. Portanto, compare o tempo de troca e as peças aprovadas por hora, não apenas a facilidade de encaixe. Nenhuma dessas alternativas deve ser tratada como acessório compatível com o Laser Grabb UV sem confirmação técnica.
Organize a bancada para evitar retornos
A bancada deve favorecer um fluxo claro entre entrada, processamento e saída. Assim, peças ainda não gravadas precisam ficar separadas das concluídas. Da mesma forma, itens que aguardam avaliação não devem retornar à produção sem identificação.

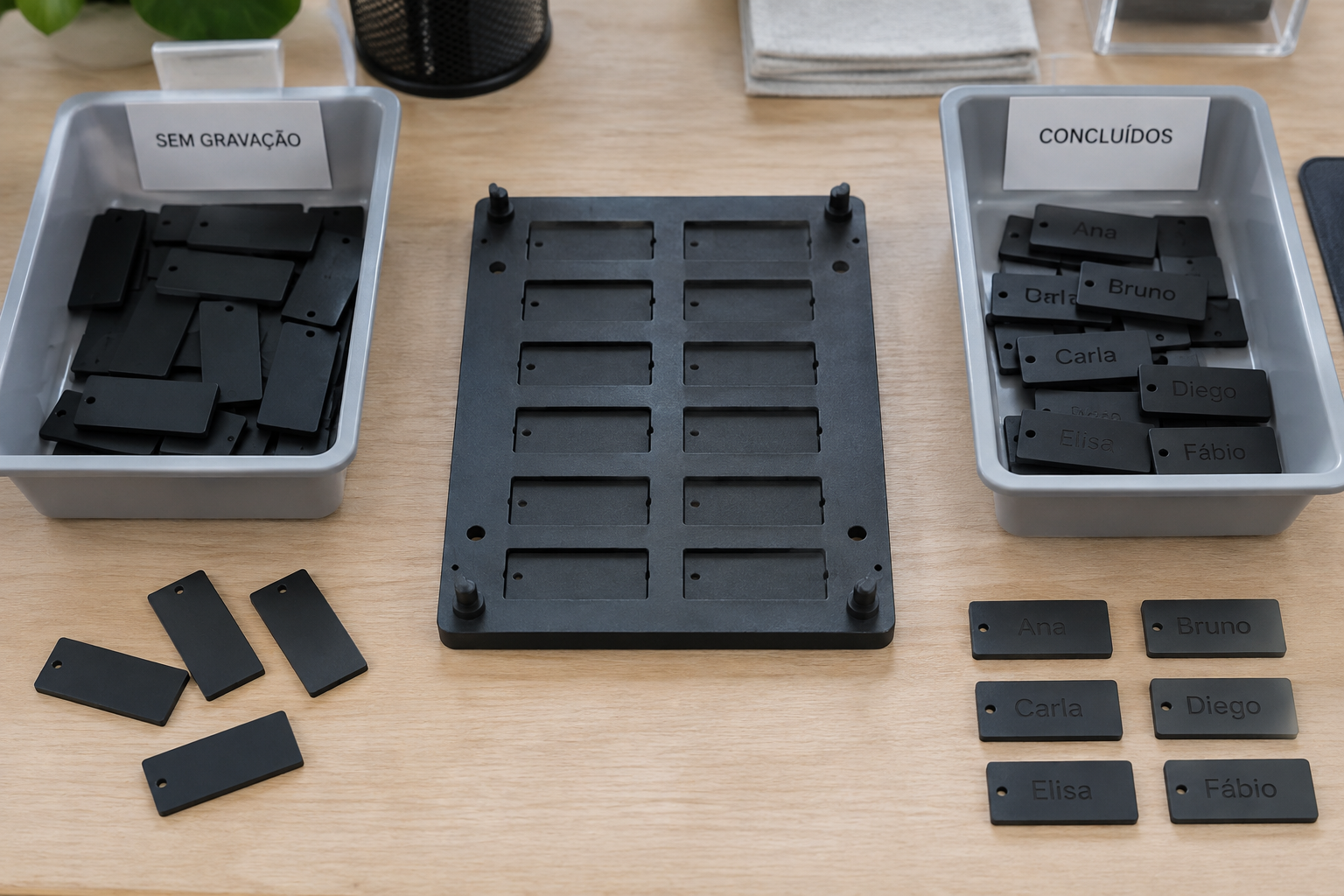

Peças retangulares personalizadas ao lado de um gabarito de posicionamento, com bandejas separadas para itens sem gravação e concluídos. — imagem ilustrativa gerada por IA.
Uma organização simples utiliza três áreas identificadas: a processar, concluído e em avaliação. Use bandejas ou recipientes adequados ao produto. Além disso, mantenha etiquetas legíveis e evite depender apenas de cores para distinguir situações.
Como referência complementar, a Agência de Proteção Ambiental dos Estados Unidos (EPA) apresenta o método 5S para organização do ambiente de trabalho. Seus princípios de organização, limpeza e padronização ajudam a orientar a bancada, sem substituir as instruções do fabricante.
A referência oficial da EPA sobre manufatura celular também explica a organização das etapas de produção em sequência para favorecer o fluxo e reduzir transportes e esperas. Esse princípio pode apoiar a análise da disposição da bancada, sem pressupor que uma célula de produção seja adequada a toda aplicação ou garantir ganhos para o equipamento.
Preserve a ergonomia e os acessos seguros
Posicione também os materiais de uso frequente de maneira acessível, respeitando as condições do posto. A NR-17, publicada pelo Ministério do Trabalho e Emprego, é uma referência oficial para avaliar a adaptação das condições de trabalho às características dos trabalhadores. Ela não fornece um projeto pronto de bancada, mas orienta a avaliação ergonômica.
Como apoio complementar, a página oficial de ergonomia da Occupational Safety and Health Administration (OSHA) aborda a adaptação do trabalho às pessoas e fatores de risco como repetição, esforço e posturas inadequadas. Use essa referência para apoiar a observação do manuseio das peças, sem substituir a avaliação do posto ou as exigências brasileiras.
Para postos com operação em pé, o Centro Canadense de Saúde e Segurança Ocupacional (CCOHS) reúne orientações oficiais sobre trabalho em pé e organização do posto, incluindo o alcance dos materiais e a adequação da superfície de trabalho à tarefa. A referência complementa a avaliação da bancada, sem estabelecer dimensões para o Laser Grabb UV nem substituir as exigências brasileiras.
Nunca use a reorganização como justificativa para remover proteções ou dificultar acessos necessários à operação segura. Portanto, gabaritos, bandejas e ferramentas devem respeitar as orientações do fabricante. Produtividade não compensa uma condição inadequada de trabalho.
Para complementar esse cuidado, a Occupational Safety and Health Administration (OSHA), agência de segurança e saúde ocupacional dos Estados Unidos, reúne informações sobre riscos associados a lasers. A referência oferece contexto geral de segurança, sem definir a classificação ou as proteções específicas do Laser Grabb UV e sem substituir as exigências brasileiras ou as instruções do fabricante.
Meça o ciclo completo, não só a gravação
O tempo de processamento do laser representa apenas uma parte da capacidade produtiva. Portanto, para entender a rotina, some carregamento, conferência, processamento, retirada e inspeção. Registre também as interrupções, mas mantenha seus motivos identificados.
Para padronizar os registros, use segundos nos tempos de cada etapa. O Bureau Internacional de Pesos e Medidas (BIPM) apresenta o segundo como unidade de tempo do Sistema Internacional de Unidades. Assim, mantenha a mesma unidade antes de somar ou comparar medições. Para registrar também as dimensões das peças e dos gabaritos, consulte a Brochura do Sistema Internacional de Unidades, publicada pelo BIPM, que detalha unidades, símbolos e prefixos; identifique as medidas em milímetros (mm), sem confundi-las com tolerâncias autorizadas para a máquina.
Considere este exemplo hipotético de uma operação sequencial:
- Posicionamento e conferência: 18 segundos.
- Processamento: 12 segundos.
- Retirada e inspeção: 15 segundos.
- Ciclo total: 45 segundos.
Nesse cenário, a capacidade teórica seria de 80 peças por hora, sem pausas ou perdas. Se um gabarito reduzisse o posicionamento para 10 segundos, o ciclo cairia para 37 segundos. A capacidade teórica passaria para aproximadamente 97 peças por hora.
Esses números não descrevem o desempenho do Laser Grabb UV. Eles apenas mostram como medir o efeito de uma mudança. A produção efetiva será influenciada por abastecimento, preparação, inspeção e outras condições reais.
Comparativo numérico do exemplo: ciclo de 45 vs. 37 segundos
| Indicador | Situação inicial hipotética | Com redução hipotética do posicionamento |
|---|---|---|
| Posicionamento e conferência | 18 segundos | 10 segundos |
| Ciclo completo | 45 segundos | 37 segundos |
| Cálculo da capacidade teórica | 3.600 ÷ 45 | 3.600 ÷ 37 |
| Capacidade teórica | 80 peças/hora | Aproximadamente 97 peças/hora |
Nesse exemplo, a economia seria de 8 segundos por ciclo, ou 17,8% de redução no tempo total, calculados por (45 − 37) ÷ 45 × 100. O aumento da capacidade teórica seria de 21,6%, calculado por [(3.600 ÷ 37) ÷ 80 − 1] × 100, antes do arredondamento. Portanto, são resultados aritméticos verificáveis das hipóteses apresentadas, não dados medidos da máquina nem promessa de produtividade.
Além disso, para comparar duas soluções, acompanhe também peças aprovadas por hora e ocorrências de reposicionamento. Uma operação mais rápida, mas com mais danos ou erros, não representa melhoria. Portanto, velocidade e aproveitamento devem ser analisados juntos.
Planeje um teste com medidas e prazo definidos
Como proposta inicial de acompanhamento, reserve 5 dias úteis, após a aprovação técnica do dispositivo:
- Dias 1 e 2: registre pelo menos 20 ciclos completos na condição atual, medidos em segundos.
- Dias 3 e 4: registre pelo menos 20 ciclos com o gabarito, mantendo produto e condições de comparação semelhantes.
- Dia 5: compare os tempos e as peças aprovadas por hora. Inspecione 100% das peças do teste pelos mesmos critérios de qualidade.
Uma meta interna ilustrativa seria reduzir o ciclo médio em 10%, sem piorar a aprovação: partindo de 45 segundos, isso corresponderia a 40,5 segundos, uma economia de 4,5 segundos por ciclo. Trata-se de uma meta proposta, não de desempenho previsto para o equipamento.
O manual de métodos estatísticos do NIST/SEMATECH oferece referências para analisar medições e variabilidade de processos. Os prazos e as quantidades acima são sugestões deste guia, não exigências do manual nem garantia de representatividade estatística; amplie a coleta se houver grande variação entre ciclos ou pedidos.
Documente a troca de produto
Por isso, mesmo um dispositivo simples precisa de identificação. Registre o produto atendido, a orientação de montagem, os pontos de apoio e a revisão do gabarito. Uma foto de referência pode facilitar a preparação, desde que mostre uma condição previamente aprovada.
Crie uma instrução curta para a troca:
- Confirmar a identificação do produto e do gabarito.
- Verificar limpeza, integridade e ausência de resíduos.
- Instalar conforme o procedimento autorizado.
- Conferir a posição da primeira peça.
- Liberar a sequência após a verificação prevista.
Além disso, defina quando retirar um dispositivo de uso. Folgas, trincas, desgaste nos apoios e identificação ilegível são sinais que exigem avaliação. Guardar gabaritos sem critério transfere o problema para a próxima preparação.
O que confirmar com a Teknova antes de fabricar
As soluções de marcação variam em construção, recursos e integração. O portfólio de marcadores a laser da KEYENCE exemplifica essa diversidade entre equipamentos; suas características não devem ser transferidas ao modelo da Teknova. Em aplicações de laser UV industrial, cada recurso precisa ser confirmado na configuração escolhida.
Consulte a página do Laser Grabb UV da Teknova e solicite orientação sobre espaço disponível, referências de posicionamento e restrições para dispositivos auxiliares. Pergunte também sobre interferências com proteções, acessos e procedimentos de operação. Essas respostas devem anteceder o desenho definitivo.
Ao conversar com a equipe, leve fotos do produto, dimensões, área pretendida de gravação e volume estimado. Informe ainda a variedade de itens e como eles chegam à bancada. Esse contexto ajuda a avaliar o processo completo, não apenas o encaixe da peça.
Comece pequeno e amplie com evidências
Escolha uma aplicação recorrente para testar a organização proposta. Meça o processo atual, desenvolva uma solução simples e compare os resultados em condições semelhantes. Ajuste o que dificultar o carregamento, a retirada ou a conferência.
O melhor gabarito não é necessariamente o mais elaborado. É aquele que resolve uma dificuldade concreta, preserva o produto e facilita uma operação consistente. Para planejar o próximo passo, use o canal de apresentação do Laser Grabb UV como ponto de partida para alinhar sua aplicação com a Teknova.
Em resumo
Para organizar gabaritos no Laser Grabb UV, meça o ciclo completo, escolha referências físicas consistentes e separe a bancada entre peças a processar, concluídas e em avaliação. Compare gabaritos dedicados e apoios ajustáveis conforme a repetição dos pedidos e o tempo de preparação. Por fim, confirme a compatibilidade com a Teknova e valide qualquer melhoria pelas peças aprovadas por hora, sem tratar cálculos hipotéticos como desempenho garantido.
